1.1 概述
随着供配电系统规模的日益扩大，自动化技术的普遍应用，供配电系统的复杂度日益提高，对配电系统的安全性、可靠性、稳定性、实用性、开放性的要求进一步提高。
HY-EMS能源管理系统是基于HY-EMS软件平台，依靠成熟的仪器仪表技术、计算机技术、通信网络技术，实现数据采集、状态监测、故障报警、数据存储以及远程控制等功能，为变电站、企业变配系统提供监管一体化的整体解决方案。
1.2 参照标准
GB50052-2009 《供配电系统设计规范》
GB50054-2011 《低压配电设计规范》
GB2887-2000 《电子计算机场地通用规范》
GB/T13729-2002 《远动终端通用技术条件》
GB/T50063-2008 《电力装置的电测量仪表装置设计规范》
GB/T15145-2001 《微机线路保护装置通用技术条件》
GB50198-2011 《监控系统工程技术规范》
DL/T721-2000 《配电网自动化系统远方终端》
DL/T814-2002 《配电自动化系统功能规范》

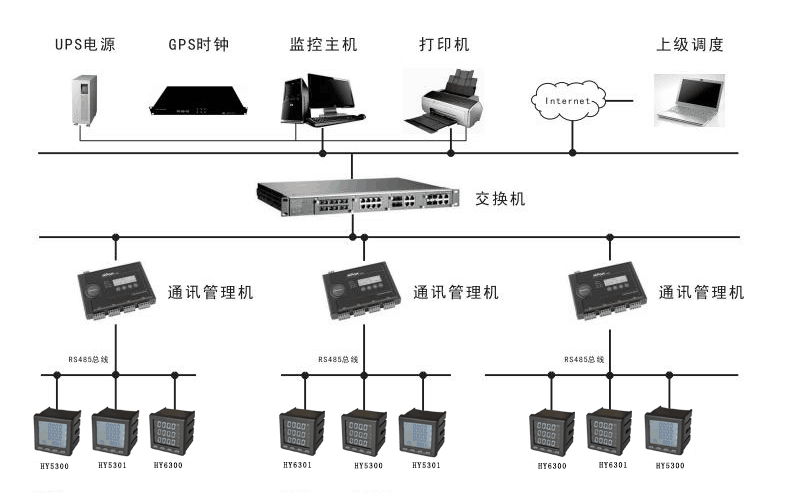

1.3 结构图
1.4 系统设计参数
系统容量： ≥10000点
遥测传送时间： ≤3S
遥信传送时间： ≤3S
遥控命令传送时间： ≤1S
遥控正确率： ≥99%
遥信正确率： ≥99%
遥测综合误差： ＜0.5%
调用画面响应时间： ＜1S
事故推出画面时间： ＜3S
总线速率： 1.2kbps~19.2kbps
网络速率： 10M/100M自适应
系统可用率： ≥99.9%
1.5 系统功能
①系统运行监视和控制
用户可通过变配电系统一次图，直观、实时的了解高低压回路开关的状态，以及回路电流、电压、功率等电量参数。
界面如图：

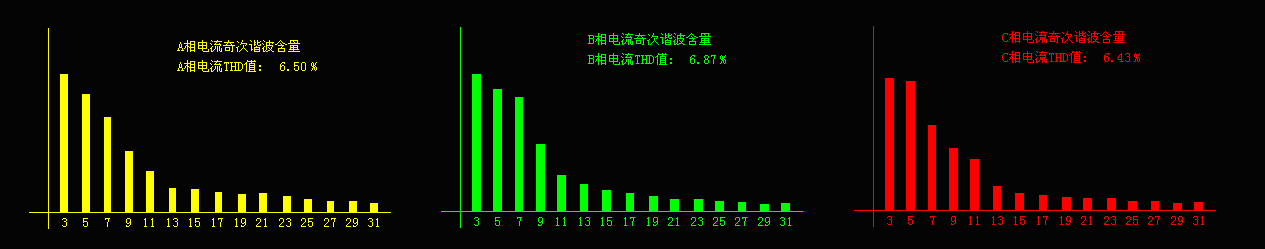

②电能质量监视和分析
可以对整个系统范围内的电能质量和电能可靠状况进行持续的监测。
③高精度电能计量
使用高精度、双向计量的多功能仪表，精确测量用户负荷和系统负荷。

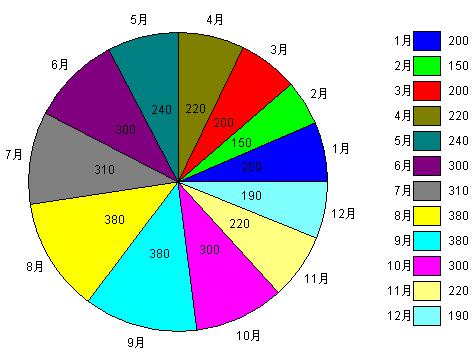

④电能消耗统计和分析（单位：kwh）
系统为用户提供了综合的电能和需量统计报表功能。
⑤用电趋势曲线分析
用户可通过负荷曲线，全面了解回路负荷变化趋势，同时还可查询波形捕捉数据，帮助用户动态分析各类历史数据。

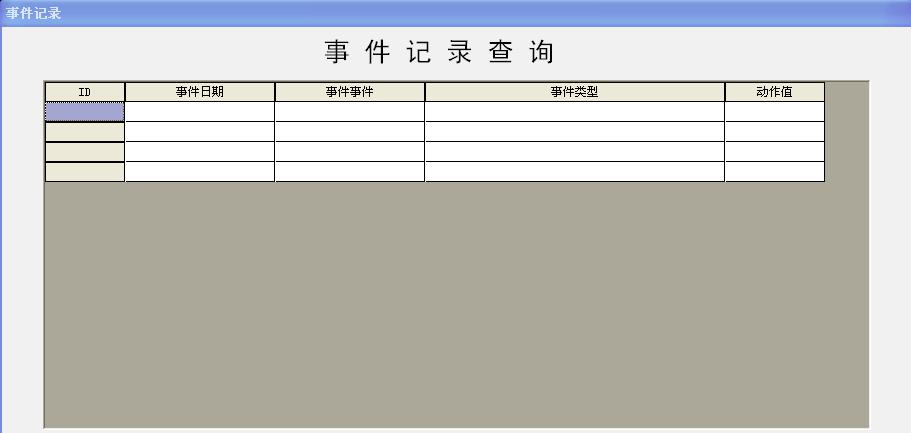

⑥报警和事件管理
系统可以设置在测量值越限、设备状态变化时报警。
⑦历史数据管理
系统可提供日报表、季报表、月报表、年报表等各类报表，方便用户对电流、电压、功率负荷、电能计量等历史数据进行查询、统计和分析。
